土工膜和養殖防滲膜的區別
瀏覽：180 發布日期：2020-05-06
土工膜和養殖防滲膜的相同之處僅僅在于它們的外觀、顏色和部分添加劑等等，土工膜和防滲膜產品的顏色通常都是黑色，外觀通常都是成卷的防水卷材，原材料都部分選用了HDPE（高密度聚乙烯）加工生產。
土工膜和養殖防滲膜的不同之處：
土工膜:顧名思義土工膜是一種土工合成材料，原材料選用優質的高密度聚乙烯作為生產原料，土工膜的配方中主要包含碳素、耐酸堿劑、抗拉伸劑、抗斷裂劑和耐磨損等添加劑。
養殖防滲膜:防滲膜雖然也是土工合成新型材料中的一種防水卷材，但是防滲膜對研發技術、生產設備和配方非常的高，防滲膜原材料主要選自優質的HDPE樹脂，另配有約2．5％的碳黑、抗老化劑、抵抗紫外線劑、抗氧劑、紅外線吸收劑、光學穩定劑等輔料生產所得，除了合理的輔助配方以為，通常優質的防滲膜需要專業的國際一流防滲膜機器設備生產，我們目前防水卷材行業不夠完善，防滲膜生產設備遠遠比不上國際先進的防滲膜生產設備的性能，實驗表明，用國內防滲膜生產設備制造相同的材料配方的防滲膜的物流性能僅僅為意大利進口防滲膜生產設備性能的1/3，其中進口設備生產的養殖防滲膜具有99.9%的無毒環保性。
土工膜的主要應用領域也和防滲膜截然不同，土工膜一般應用于垃圾填埋場防滲、人工湖防滲、尾礦填埋場防滲、人工河道防滲、景觀水池防滲、公路鐵路防滲加固和隧道防滲工程等等，防滲膜除了可以應用于土工膜所以的應用領域以外，防滲膜還主要被應用于水產養殖防滲防水、屋頂花園防水阻根、地下室防水防潮和油罐基礎防滲工程等等。
綜上所述，土工膜和防滲膜其實是兩種不一樣的防水新型材料；防滲膜比土工膜造價更高，應用領域更為廣泛，材料質量更加可靠；防滲膜是土工膜的升級產品，所以我們可以說防滲膜就是土工膜，但是土工膜不能說成是防滲膜。

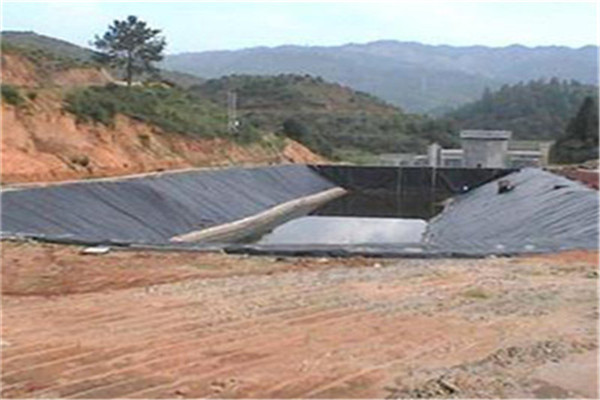

養殖防滲膜的施工工藝：
1養殖防滲膜焊接施工工藝：
1．1養殖防滲膜施工的基面要求
安裝基底表面要夯實整平，去掉樹根、石塊、玻璃和鐵釘等尖銳物體；基底陰陽角需修整圓順，圓角半徑≥50cm，焊接縫表面必須清理干凈；在土建、監理、業主、施工方驗收簽字認可后便可進行鋪土工膜施工。
1．2養殖防滲膜施工的氣候要求
氣溫一般應在5℃以上，低溫時土工膜應緊張些，高溫時土工膜應放松些。土工膜安裝施工根據具體現場情況和當時氣候條件適當預放2％～5％的伸放量；風力在四級以下；氣溫過低時，4級以上大風及雨雪天氣一般不應施工；在風天氣，風力影響土工膜施工時，待焊的土工膜應用大石塊或砂袋壓牢。
1．3養殖防滲膜的鋪設
鋪設土工膜是整個防滲系統中縫排列方向平行于最大坡腳線，即沿坡度方向排列。鋪設土工膜時應力求焊縫最少，在保證質量的前提下，盡量節約原材料，同時也容易保證質量。通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區域1．5m范圍內，盡量不設焊縫。土工膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。土工膜設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對土工膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對土工膜造成意外損傷。較為關鍵的工序，在鋪膜前對土工膜外觀質量進行開包檢查，記錄并修補已發現的機械損傷和生產創傷、孔洞、折損等缺陷。土工膜裁切之前，經丈量其相關尺寸，然后按實際裁切，在膜鋪設中膜與膜之間接縫的搭接寬度為10cm～15cm，使接縫排列方向平行于最大坡腳線，即沿坡度方向排列。
1．4養殖防滲膜的焊接
土工膜的焊接使用雙驅動自行式土工膜焊接機，采用雙軌熱熔焊接。焊機無法焊接的部位，應采用擠出式熱熔焊機，配以與原材料同質的焊條，形成堆焊的單焊縫；焊機焊接工序分為：調節壓力、設定溫度、設定速度、焊縫搭接檢查、裝膜入機、啟動馬達；接縫處不得有油污、灰塵，土工膜的搭接段面不應有泥沙、結露、潮濕等雜物，當有雜物時必須在焊接前清理干凈；每天焊接開始時，通常應在現場先試焊一條0．9mmX0．3mm的試樣，搭接寬度不小于10cm并在現場進行剝離和剪切試驗，試樣合格后，便可用當時調整好的速度、壓力、溫度進行正是焊接。焊機在焊接土工膜過程中，需隨時注意焊機的運行情況，要根據現場的實際情況對速度和溫度進行微調；焊縫要求整齊、美觀、不得有滑焊、跳走現象；在遇上土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm
應成T字型，不得十字交叉；焊土工膜時不許壓出死折，鋪設土工膜時，根據當地氣溫變化幅度和土工膜性能要求，預留出溫度變化引起的伸縮變形量；在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外；溫度低于5℃時，按照規范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理；土工膜在焊接時應該采用穩壓性能好的發電機供電，在特殊情況下采用當地用電時，必須使用穩壓器。
1．5養殖防滲膜的錨固
土工膜錨固的方法很多：有溝槽錨固、射釘錨固、膨脹螺栓錨固、預埋件固定等。尾礦庫通常采用溝槽錨固固定；土工膜要翻過錨固溝底并上卷100mm～200mm鋪設；鋪設好后回填粘土料，如尾礦庫分期建設，每期都應挖開上一期的錨固溝，把新舊土工膜搭接焊縫后重新壓土回填。
2.確保焊接質量，要進行土工膜成品檢測和修補
檢測按三個步驟進行，即目測、充氣檢測及破壞試驗。目測主要是對鋪設的土工膜外觀、焊縫質量、T型焊接、基底雜物等進行細致的檢查，所有施工人員對這一工作都應貫徹在全部施工過程中；除目檢外，如有必要還可采用真空檢測和氣壓檢測，充氣壓檢測的充氣強度為0．25mpa，5min不漏氣，考慮到卷材較柔軟易變形，允許壓力下降20％；進行拉力測試時(破壞試驗)，其標準為在做剝離和剪切試驗時，焊縫沒被撕裂開而土工膜母材被撕拉破壞，此時焊接合格；外觀檢查，發現土工膜面有孔眼等缺陷損及焊接過程中出現的漏焊、虛焊、破損等情況下，應及時用新鮮的母材修補，補疤每邊超過破損部位10cm～20cm。
3.養殖防滲膜施工注意事項
熱風槍、砂輪機和土工膜焊機拖帶的電源線在使用過程中，必須最大限度的遠離其工作部位，以免損傷腦筋電線發生漏電；除熱風焊接外，熱風槍的嘴部在任何情況下都不得與土工膜面接觸，并且盡可能的遠離土工膜面、人體、機械等物體；焊機在不使用時，不得直接放置在土工膜面上，應放置在支架或沙袋帶上；裁土工膜用到的刀使用完畢后，應立即將刀片收回刀盒內；在現場使用的各種臨時性小型工具，使用完畢，應及時放人工具箱內；嚴禁將從土工膜擠壓焊接機槍頭摘下的焊料物直接丟棄在土工膜面上；土工膜施工現場禁止吸煙，不得穿帶鐵釘的鞋或高跟硬底鞋到膜面上行走，不允許從事有可能破壞土工膜成品的一切活動。
土工膜較好防滲效果的充沛展示另有賴于敷設復合土工布的施手段。防滲土工布與打仗面不該力圖平整，防衛尖利粒子對涂層的刺死而失落防滲效力。在拐角及無理用地敷設時，要盡量不另設焊縫，務必焊的時辰要盡量短小接縫寬度。
要想要確保土工膜極佳的防滲效果起首務必自在挑選質料上乘的防滲土工布。土工膜自身的防滲牢靠性關鍵測量其資料所用基材塑料膜的防滲牢靠性，在聚集物較短纖維物理化學物料無紡布的歸納效力之下，防滲土工布的防滲效果被無盡擴大。只無非任何貨品的選用都務必以極佳的質料為需要。
土工膜自身完全極佳的防滲效果，在修筑物修筑工地、水利各個范疇用于防滲土工布進行詳細作業當土工布中，若何充沛展示土工膜的這類防滲服從是較為關鍵性的。我子公司舉動專科的土工布制造資料的單元，以優良的產物品德慰勞應用者的信賴，在此也青眼盛大新的老旅客前往選購。
魯公網安備37140302000286號
